Vizualizues, Vizualizues

Për t'i ndihmuar përdoruesit të kuptojnë strukturën e grafikëve të tyre llogaritës dhe për të kuptuar sjelljen e përgjithshme të tubacioneve të tyre të konkluzioneve të mësimit të makinerive, ne kemi ndërtuar MediaPipe Visualizer që është i disponueshëm në internet.

• Një pamje grafiku lejon përdoruesit të shohin një grafik llogaritës të lidhur siç shprehet përmes një konfigurimi grafik që ngjitet në redaktuesin e grafikut ose ngarkohet. Përdoruesi mund të vizualizojë dhe të zgjidhë problemet një grafik që ka krijuar.



Puna brenda redaktorit

Fillimi:

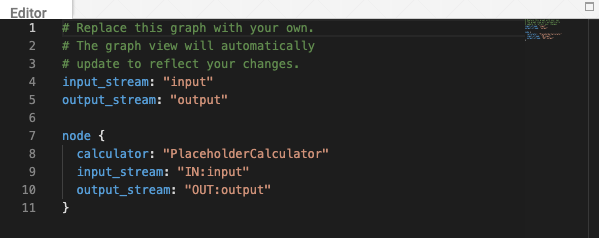

Grafiku mund të modifikohet duke shtuar dhe modifikuar kodin në pamjen Editor.

• Shtypja e butonit "I ri" në këndin e sipërm djathtas do të fshijë çdo kod ekzistues në dritaren e Redaktuesit.



• Shtypja e butonit "Ngarko" do ta shtyjë përdoruesin të zgjedhë një skedar lokal PBTXT, i cili do të mbishkruajë kodin aktual brenda redaktuesit.

• Përndryshe, kodi mund të ngjitet direkt në dritaren e redaktuesit.

• Gabimet dhe mesazhet informative do të shfaqen në dritaren e Feedback.



Kuptimi i grafikut

Grafiku i vizualizuesit tregon lidhjet midis nyjeve llogaritëse.

• Rrjedhat dalin nga fundi i kalkulatorit që prodhon rrymën dhe hyjnë në krye të çdo kalkulatori që merr transmetimin. (Vini re përdorimin e çelësit, "input_stream" dhe "output_stream").





• Paketat anësore funksionojnë njësoj, përveç se dalin nga një nyje në të djathtë dhe hyjnë në të majtë. (Vini re përdorimin e çelësit, "input_side_packet" dhe "output_side_packet").

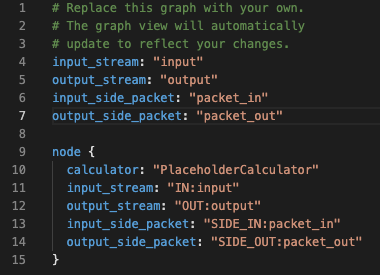

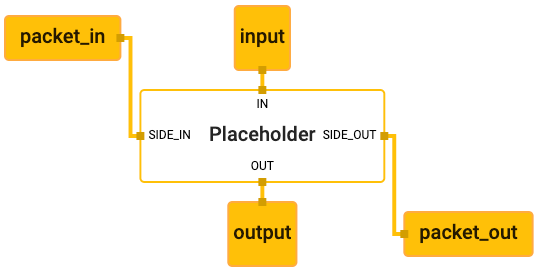

• Ka nyje speciale që përfaqësojnë hyrjet dhe daljet në grafik dhe mund të furnizojnë ose paketa anësore ose rrjedha.





Vizualizimi i nëngrafëve

Vizualizuesi MediaPipe mund të shfaqë grafikë të shumtë në skeda të veçanta. Nëse një grafik ka një fushë type në nivelin e sipërm të përkufizimit proto tekst të grafikut dhe kjo vlerë e type të grafikut përdoret si emër llogaritësi në një grafik tjetër, ai konsiderohet një nëngraf nga vizualizuesi dhe ngjyroset në mënyrë të përshtatshme ku përdoret. Duke klikuar mbi një nëngraf do të lundroni në skedën përkatëse që mban përkufizimin e nëngrafit.

Për shembull, ka dy grafikë të përfshirë në MediaPipe Hands: grafiku kryesor ( skedari burimi pbtxt ) dhe nëngrafi i lidhur me të ( skedari burimi pbtxt ). Për t'i vizualizuar ato:

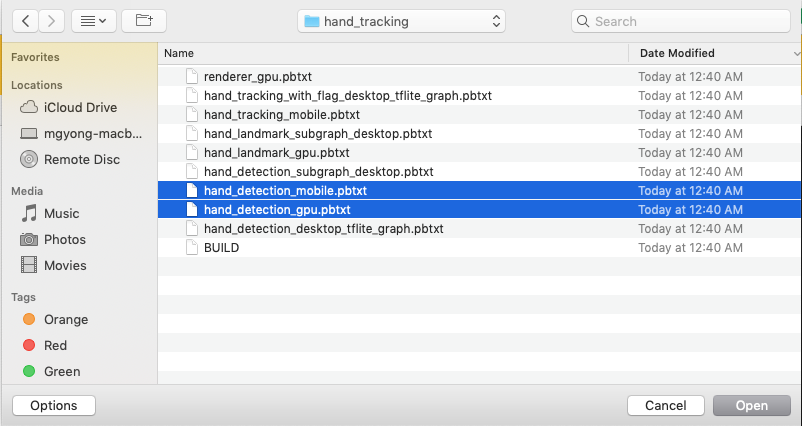

• Në vizualizuesin MediaPipe, klikoni në butonin e ngarkimit të grafikut dhe zgjidhni 2 skedarët pbtxt për t'u vizualizuar (grafiku kryesor dhe nëngrafi i lidhur me të).





• Do të ketë 2 skeda shtesë. Skeda kryesore e grafikut është hand_detection_mobile.pbtxt .



• Klikimi në nyjen HandDetection në ngjyrë vjollce e ridrejton pamjen në skedën hand_detection_gpu.pbtxt .
